SOLICITUD
Estos cables unipolares están diseñados para la distribución de energía eléctrica con una tensión nominal de 127 / 220kV. Son adecuados para la instalación en su mayoría en las estaciones de suministro de energía, tanto en interiores como en canales de cables, al aire libre, bajo tierra y en el agua, así como para la instalación en bandejas de cables para las industrias, centrales y centrales eléctricas.

ESTÁNDAR
IEC 62067

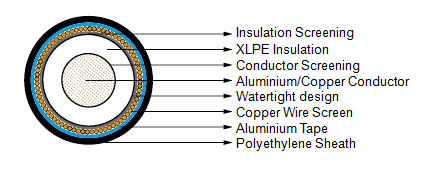

CONSTRUCCIÓN

Conductor: Los conductores de los cables pueden ser de cobre o aluminio, dependiendo de la preferencia del cliente o la capacidad de conducción de corriente. conductores sólidos de gran tamaño son de aluminio. construcción disponibles, incluyendo: conductores redondos sólidos hasta 2000mm² (RE); circulares conductores varados compactadas hasta 1200mm² (RM); conductores circulares con alambres conformados hasta 2000mm² (RM, conductores Keystone); conductores segmentarias de hasta 2.500 mm² (RMS, conductores Milliken); de forma ovalada varados conductores compactados hasta 800mm² para los cables de presión de gas externa (OM).
Pantalla del conductor: capa extruida de compuesto semiconductor reticulable se aplica sobre el conductor y cubrirá la superficie por completo.
Aislamiento: El aislamiento es de XLPE compuesto de polietileno reticulado.
Insulaton pantalla: capa extruida de compuesto semiconductor reticulable se aplica sobre el aislamiento.
La capa metálica: La capa metálica se puede aplicar sobre el conjunto del núcleo colectivamente. La pantalla metálica adoptará la forma de cintas de cobre o de una capa concéntrica de cables de cobre o una combinación de cintas e hilos.
La separación de la envoltura: envoltura de cinta de aluminio
Cubierta exterior: PE

PARÁMETROS DE CONSTRUCCIÓN

Nom. Cross-Section	Nom. Insulation	Copper Wire Screen	Approx. Overall	Approx. Weight
Area	Thickness	Area	Diameter	CU	AL
mm²	mm	mm²	mm	kg/m
240	25	50	83	7.4	5.9
300	24	50	83	8	6.1
400	22	50	82	8.6	6.2
500	22	50	86	9.9	6.8
630	22	50	90	11.4	7.5
800	19	50	88	12.5	7.5
1000	19	110	98	16	10
1200	18	110	100	18	10.6
1400	18	110	103	20	11.4
1600	18	110	108	22	12.4
1800	19	110	113	25	13.6
2000	19	110	116	27	14.5
2500	19	110	123	32	16.6

PROPIEDADES ELECTRICAS

							Current Ratings/Power Ratings(continuous load)
Nom. Cross-	DC		AC		Capacitance	Inductance
Section	Resistance @20°C		Resistance @90°C		per core		Cu conductor		Al conductor
Area	Cu	Al	Cu	Al			1 circuit	2 circuits	1 circuit	2 circuits
mm²	Ω/km	Ω/km	Ω/km	Ω/km	µF/km	mH/km	A/MVA		A/MVA
							trefoil installation
240	0.0754	0.125	0.0973	0.161	0.106	0.49	423/161	357/136	333/127	282/107
300	0.0601	0.1	0.0781	0.129	0.116	0.47	470/179	396/151	372/142	314/120
400	0.047	0.0778	0.0618	0.101	0.133	0.44	524/200	440/168	420/160	352/134
500	0.0366	0.0605	0.0492	0.0791	0.143	0.42	584/223	489/186	473/180	396/151
630	0.0283	0.0469	0.0393	0.0622	0.155	0.41	648/247	540/206	531/202	443/169
800	0.0221	0.0367	0.0326	0.05	0.187	0.38	702/267	582/222	587/224	487/186
							flat installation
1000	0.0176	0.0291	0.0232	0.0375	0.215	0.56	989/377	857/327	782/298	678/258
1200	0.0151	0.0247	0.0201	0.0319	0.236	0.55	1060/404	917/349	849/324	734/280
1400	0.0129	0.0212	0.0175	0.0275	0.248	0.53	1136/433	981/374	915/349	790/301
1600	0.0113	0.0186	0.0156	0.024	0.26	0.52	1201/458	1035/394	979/373	844/322
1800	0.0101	0.0165	0.0142	0.0213	0.26	0.51	1253/477	1080/412	1035/394	892/340
2000	0.009	0.0149	0.0129	0.0193	0.27	0.5	1308/498	1126/429	1086/414	935/356
2500	0.0072	0.0119	0.0109	0.0156	0.294	0.47	1406/536	1207/460	1201/458	1031/393
