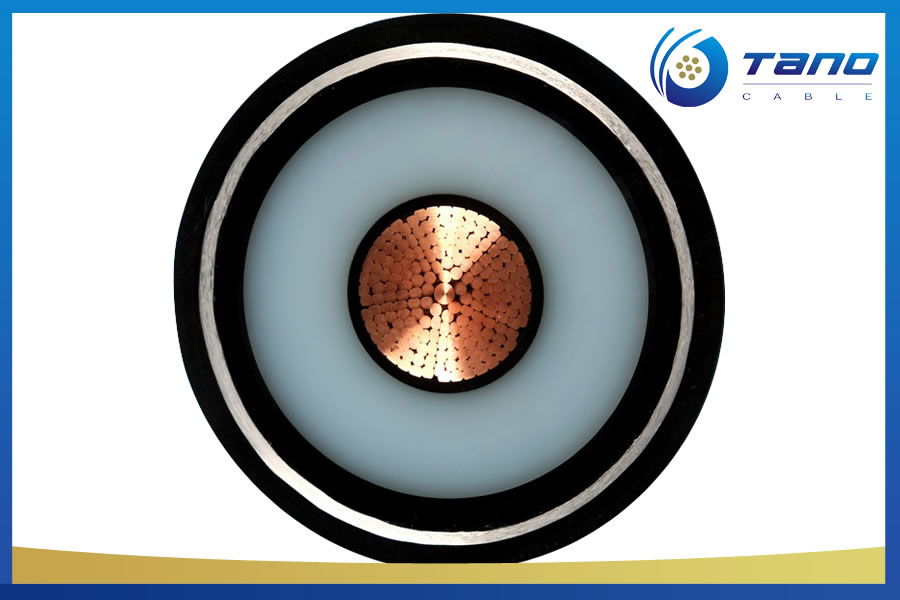

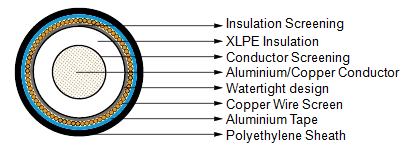

Conductor: Los conductores de los cables pueden ser de cobre o aluminio, dependiendo de la preferencia del cliente o la capacidad de conducción de corriente. conductores sólidos de gran tamaño son de aluminio. construcciones disponibles, incluyendo: redondos conductores sólidos hasta 2000mm² (RE); circulares conductores varados compactadas hasta 1200mm² (RM); conductores circulares con alambres conformados hasta 2000mm² (RM, conductores Keystone); conductores segmentarias hasta 2500mm² (RMS, conductores Milliken); de forma ovalada varados conductores compactados hasta 800mm² para los cables de presión de gas externa (OM).
Pantalla del conductor: capa extruida de compuesto semiconductor reticulable se aplica sobre el conductor y cubrirá la superficie por completo.
Aislamiento: El aislamiento es de XLPE compuesto de polietileno reticulado.
Pantalla de aislamiento: capa extruida de compuesto semiconductor reticulable se aplica sobre el aislamiento.
La capa metálica: La capa metálica se puede aplicar sobre el conjunto del núcleo colectivamente.
La pantalla metálica adoptará la forma de cintas de cobre o de una capa concéntrica de cables de cobre o una combinación de cintas e hilos.
La separación de la envoltura: envoltura de cinta de aluminio
Cubierta exterior: PE

PARÁMETROS DE CONSTRUCCIÓN

Nom. Cross-Section	Nom. Insulation	Copper Wire Screen	Approx. Overall	Approx. Weight
Area	Thickness	Area	Diameter	CU	AL
mm²	mm	mm²	mm	kg/m
240	15	95	65	5.6	4.1
300	15	95	67	6.3	4.5
400	15	95	71	7.2	5
500	14	95	72	8.2	5.3
630	14	95	76	9.7	5.9
800	14	95	80	11.6	6.7
1000	14	95	86	14	7.4
1200	14	95	92	16	8.7
1600	14	95	98	19.9	10.4
2000	14	95	106	24.2	12
2500	14	95	114	30	14.3

PROPIEDADES ELECTRICAS

							Continuous Current Rating for Single Circuit (in air)
Nom. Cross-	DC		AC		Capacitance	Inductance
Section	Resistance @20°C		Resistance @90°C		per core		Cu conductor		Al conductor
Area	Cu	Al	Cu	Al			Trefoil	Flat	Trefoil	Flat
mm²	Ω/km	Ω/km	Ω/km	Ω/km	µF/km	mH/km	A		A
240	0.0754	0.125	0.0973	0.161	0.141	0.442	576	715	449	557
300	0.0601	0.1	0.0781	0.129	0.152	0.424	658	820	515	642
400	0.047	0.0778	0.0618	0.101	0.165	0.407	762	955	601	752
500	0.0366	0.0605	0.0492	0.0791	0.188	0.392	877	1108	697	878
630	0.0283	0.0469	0.0393	0.0622	0.206	0.376	1012	1292	807	1023
800	0.0221	0.0367	0.0326	0.05	0.224	0.363	1149	1483	931	1189
1000	0.0176	0.0291	0.0232	0.0375	0.251	0.349	1292	1688	1060	1364
1200	0.0151	0.0247	0.0201	0.0319	0.275	0.34	1542	1974	1226	1558
1600	0.0113	0.0186	0.0156	0.024	0.304	0.328	1741	2251	1432	1834
2000	0.009	0.0149	0.0129	0.0193	0.336	0.318	1942	2536	1619	2085
2500	0.0072	0.0119	0.0109	0.0156	0.372	0.309	2149	2836	1815	2353
