SOLICITUD
Estos cables se utilizan para el suministro de energía eléctrica en el sistema de instalación de baja tensión, son adecuados para su instalación en interiores como en exteriores, en canales de cables, bajo tierra, en el poder y las estaciones de conmutación, las distribuciones locales de energía, plantas industriales, donde no hay riesgo de daños mecánicos .
ESTÁNDAR
IEC 60502-1
CONSTRUCCIÓN

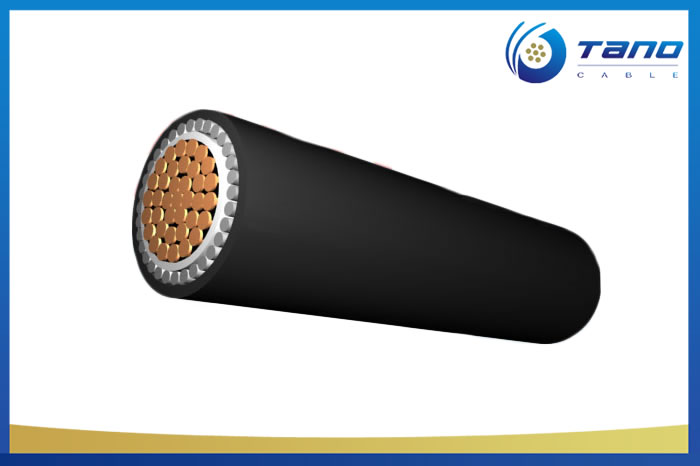

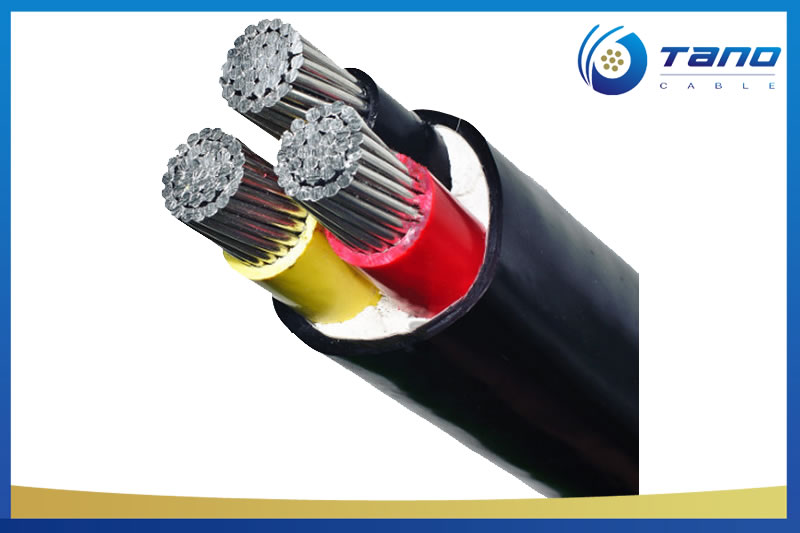

Conductores: Los conductores deben ser de Clase 1 o Clase 2 de cobre recocido normal o recubiertas de metal o de aleación de aluminio o de aluminio liso, o de la clase 5 del cobre plano o recubierto de metal de acuerdo con la norma IEC 60228.
Aislamiento: PVC Material de aislamiento y grosor serán los que por la norma IEC 60502-1, material de PVC será de tipo A según la norma IEC 60502-1.
Codigo de color
Código de color (1):
1 Core: Rojo o Negro
2 Núcleos: rojo, negro
3 Núcleos: Rojo, Amarillo, Azul
4 núcleos: rojo, amarillo, azul, negro
5 Núcleos: rojo, amarillo, azul, negro, verde
Por encima de 5 conductores: conductores negros con números blancos
Código de colores (2):
1 Core: marrón o azul
2 Núcleos de: marrón, azul
3 Núcleos de: marrón, negro, gris
4 Núcleos de: azul, marrón, negro, gris
5 Núcleos: verde / amarillo, azul, marrón, negro, gris
Por encima de 5 conductores: conductores negros con números blancos
Otros colores se pueden fabricar bajo pedido.
Asamblea / Revestimiento interno: Las cubiertas internas pueden ser extruidos o de solapa. Para cables con núcleos circulares, excepto los cables con más de cinco núcleos, se admitirá una cubierta interna solapada sólo si se llenan sustancialmente los intersticios entre los núcleos. Se permite un aglutinante adecuado antes de la aplicación de un revestimiento interno extruido. Los materiales utilizados para los revestimientos interiores y materiales de carga deben ser adecuados para la temperatura de funcionamiento del cable y compatible con el material aislante. Para los cables libres de halógenos, el revestimiento interior y cargas también deberán ser halógeno compuesto libre.

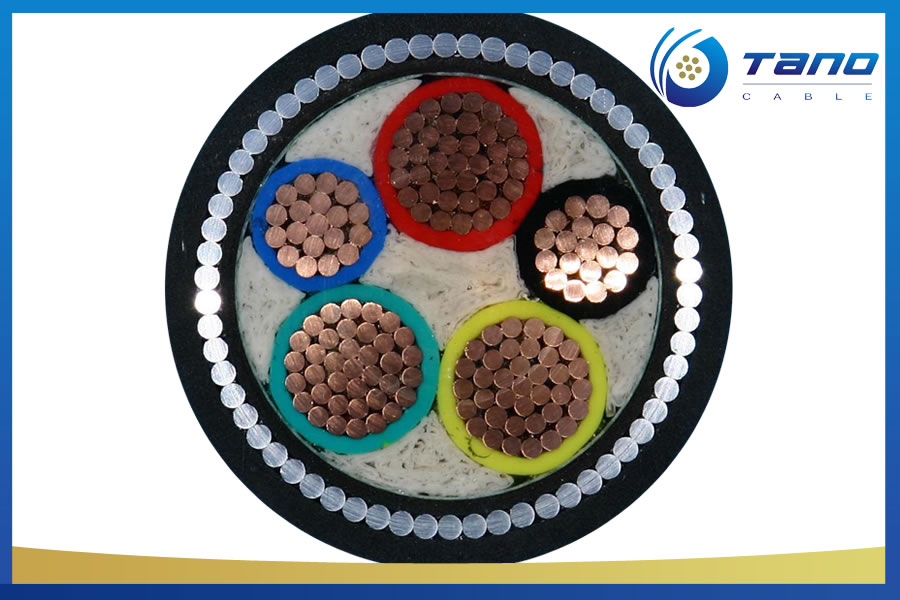

Armadura: Alambres de aluminio / acero galvanizado / acero aplicados helicoidalmente sobre la cubierta interna según la norma IEC 60502-1, o cintas dobles de aluminio / acero y alambre de cobre de cobre / estañado también se pueden fabricar bajo pedido.
Cubierta exterior: Cubierta exterior será de PVC extruido ST1 Tipo / ST2 según IEC 60502-1, tipo polietileno ST3 / ST7, halógeno compuesto libre ST8, policloropreno, polietileno clorosulfonado o polímeros similares, tipo SE1 también están disponibles en
solicitud.
Comportamiento frente al fuego de las cubiertas de cables: Los cables se puede suministrar con retardante de llama especial cubierta exterior de PVC para cumplir con los requisitos de la prueba de la llama IEC 60332-3-22 de, IEC 60332-3-23 e IEC 60332-3-24, halógeno material sin cumplir a IEC60754-1 / IEC 60684-2 y 2.
